3.工作条件:

1.本设备安装应选择通风良好、灰尘少、不潮湿的场地,环境湿度为-10°C-40°C,在室外应设防雨、防雷等设备。

2.为方便设备安装、保养、设备四周应留70CM空间,人孔处应保留1.5M空间四周地面应设排水沟.

3.选定场地后,要处理好地基、在用砼浇注或用砖石砌筑罐体支承座.待基座完全固化后,再吊装罐体并放稳,随后安装附件,接通电源。

4.在试车前,应先关闭供水阀,检查各密封阀情况,不允许有泄露现象,可车后,应注意机泵转向,当压力达到上***,机泵自动停止.打开供水阀,即可正常供水、如需定时供水,可把选择开关扳到手动位置.

5.本设备泵机组应经常检查,定期保养并加注润滑油。离心泵和止回阀如发现漏水现象,应及时紧固法兰螺丝或更换石棉根,检查机泵底脚螺丝不能松动,以防损坏机器.

6.电器自动控制系统,应防水、防尘、经常检查线路绝缘情况,连接螺栓是否松动和保险丝完好等情况,压力表外部用透明材料包裹,以防损坏。

7.罐体如发现漆皮脱落,应及时涂漆保养,以延长使用寿命.

4.工作原理:

自动给水设备采用气压式供水,利用密封罐体,利用罐内高压气水压力达到供水目的。具体工作顺序是由水泵将水通过逆止阀压入罐体,使罐内气体受到压缩,压力逐渐增大。当压力达到***上***电接点压力表通过控制柜使泵机自动停止,设备中的水压力高于外界管网压力,自动送水至供水管网。当罐体内水位下降,罐内气体膨胀压力缩减到***位置时,电接点压力表通过控制柜使水泵重新启动,如此反复,使设备不停供水,当罐内气体不足时,补气阀可自动补气,如此反复,使设备不停供水。

4.型号意义:

5.设备结构:

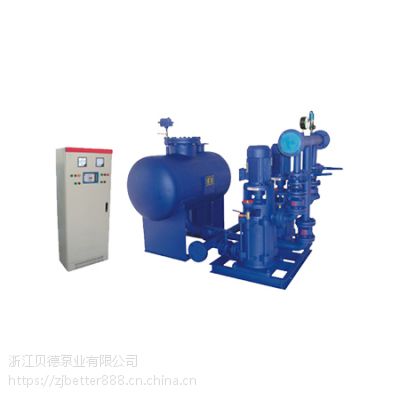

Xzq-s(x)QB系列生活消、防变频恒压给水设备由泵组、隔膜式气压罐、变频控制设备以及其他附助设施组成，应用于生活变频恒压供水，消防变频恒压供水等之用；

     XZQ-GQB系列生活消防共用变频恒压给水成套设备由泵组、隔膜式气压罐、变频控制设备以及其他附助设施组成，应用于生活与消防合用变频恒压供水；

     XZQ-S(x)B系列生活消防变频恒压给水成套设备由泵组、变频控制设备以及其他附助设施组成，应用于生活变频恒压供水、消防旁边好痛供水待之用(无隔膜式气压罐）；

      XZQ-S(X)Q系列生活、 消防气压稳压给水成套设备由泵组、隔膜式气压罐、普通电气控制设备以及其他附助设施给成，应用于消防生活、消防气压稳压给水等之用；

      XZQ-X(P)Q系列消防、喷淋气压给水成套设备由泵组、隔膜式气压罐、普通电气控制设备以及其他附助设施组成，应用于消防、喷淋消防气压给水等之用。

6.产品用途:

1.适用于各种类型自来水厂,二次加压泵站,补压泵站和由深井泵直接向管网供水的供水设备。

2.生活小区和高层建筑的生活用水。

3.旧有给排水加压系统的改造,可取消水塔,高位水箱和气压罐。

4.工业上需要恒压供水系统,油田恒压输油系统
